探索未來顯示 | S-PWM技術引領高灰度LED驅動芯片革新

技術創新始終是產品變革的核心推動力之一。在LED全彩顯示屏中，有一種技術為大眾所熟知——“外部脈波寬度調變(外部 PWM)”。而隨著市場對顯示畫面效果提升的需求增加，技術革新進一步發展，Scrambled PWM(簡稱 S-PWM)技術應運而生，為LED畫面帶來全新顯示效果。

（傳統PWM驅動&新一代S-PWM驅動

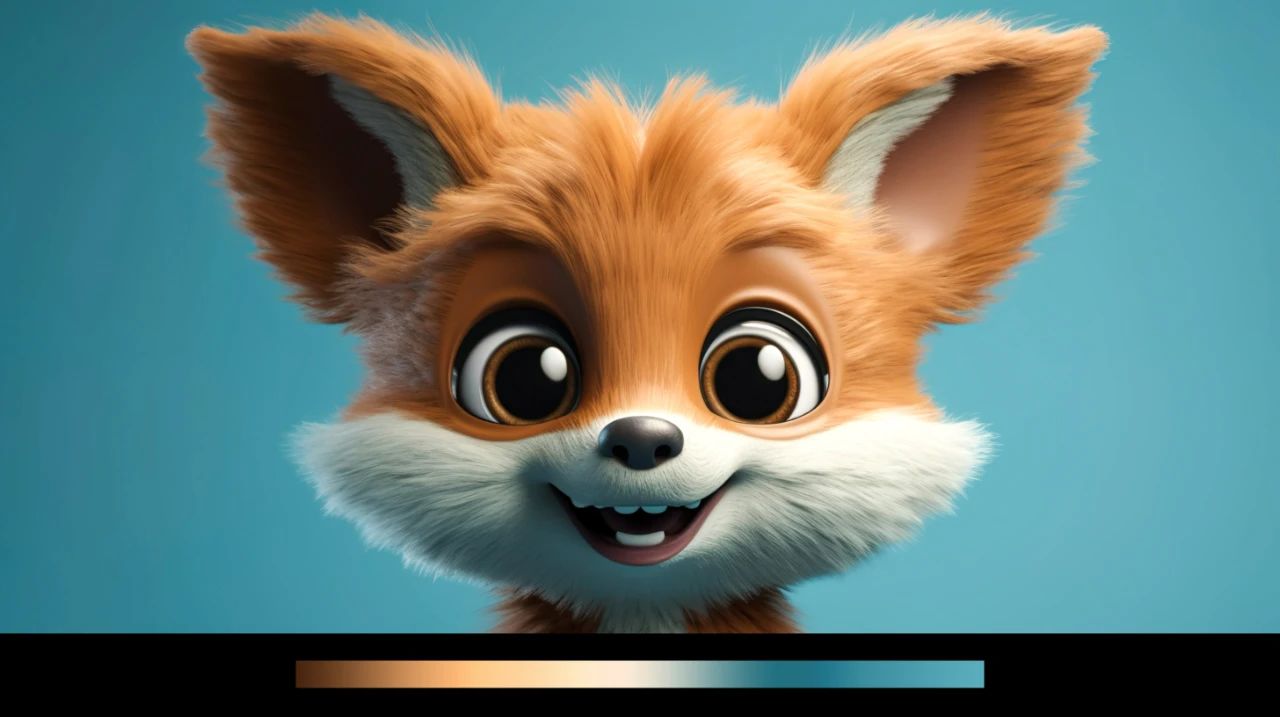

顯示效果對比）

顯示差異如此明顯，其背后的原理又是什么呢？讓我們一起來揭曉！

一、傳統PWM是什么？

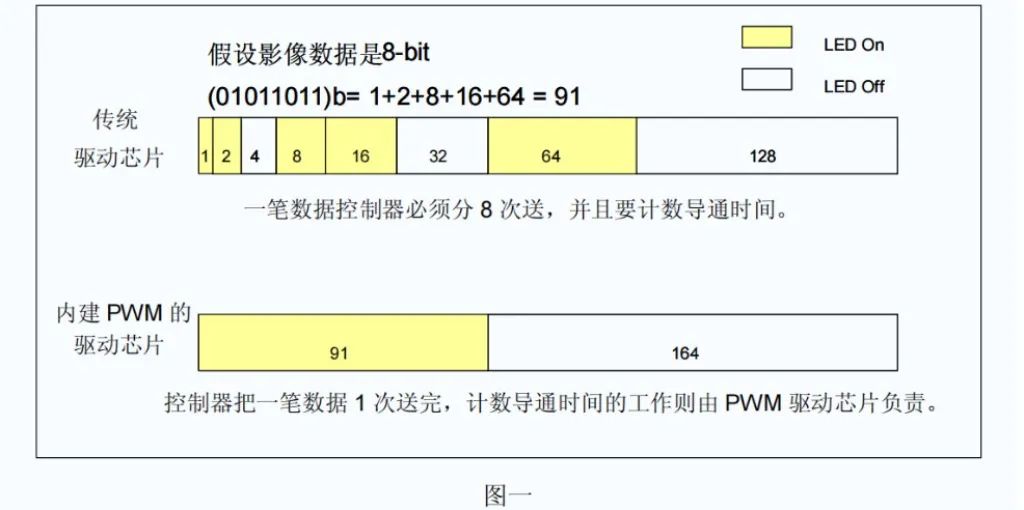

過去，在制作 LED 全彩屏時，是采用傳統 LED 驅動芯片，其點亮的原理為利用外部控制器去控制每顆 LED 的導通時間，使 LED 表現出期望的亮度，此應用的技術一般稱為“外部脈波寬度調變(外部 PWM)”。

PWM 驅動芯片，其 PWM 計數器的計數速率最多可達 25MHz，其影像刷新率的最大值也只能達到 360Hz；即使將計數速率提高為 30MHz，影像刷新率亦至多只能提升至 420Hz。可以看出，采用傳統的PWM驅動芯片，LED屏幕顯示的刷新率效果十分有限。

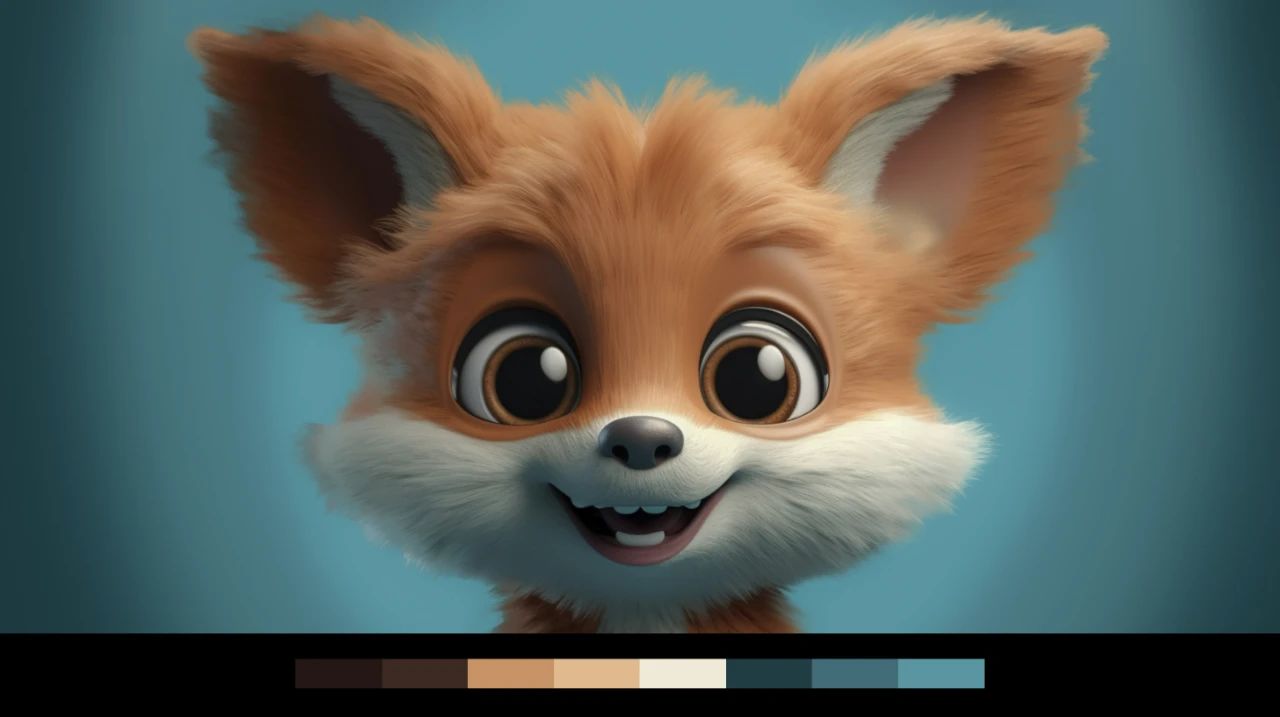

（傳統PWM驅動顯示效果）

此外，由于PWM 計數器的計數速率與 LED 電流輸出響應時間兩個參數必須互相配合，當 PWM 計數器的計數速率越高，LED 電流輸出響應時間越短的情況下，還會額外產生高頻電磁干擾(EMI issue)、過電壓突波(Overshoot)及欠電壓突波(Undershoot)的問題。

二、S-PWM是什么？

通過了解傳統PWM驅動芯片，我們不難發現它在使用上困難重重。因此，在 LED 全彩顯示屏(LED Full Color Display，簡稱 LED 全彩屏)的應用上，影像刷新率的提升及低電磁干擾被視為提升 LED 全彩屏性能的重要因素。而相比較之下，新一代的S-PWM技術，可以有效改善上述問題。

Scrambled PWM(簡稱 S-PWM)的技術，是為了改進傳統脈波寬度調變(PWM)的功能，將一個影像導通的時間分散成數個較短的導通時間，以增加整體的視覺更新率。更進一步說明，新一代的 LED 驅動芯片所內建的 S-PWM 技術，能將原本每個連續顯示畫面計數一次的方式，平均打散成多次計數，且每個打散的等份皆可維持原先未打散前的 On/Off 比例進行。

由于上述的S-PWM 技術提供不同計數模式的原理，與一般的 PWM 驅動芯片相比，S-PWM 不僅提高影像刷新率的能力至少高10倍以上，亦能避免產生高頻電磁干擾(EMI issue)、過電壓突波 (Overshoot)及欠電壓突波(Undershoot)的問題。

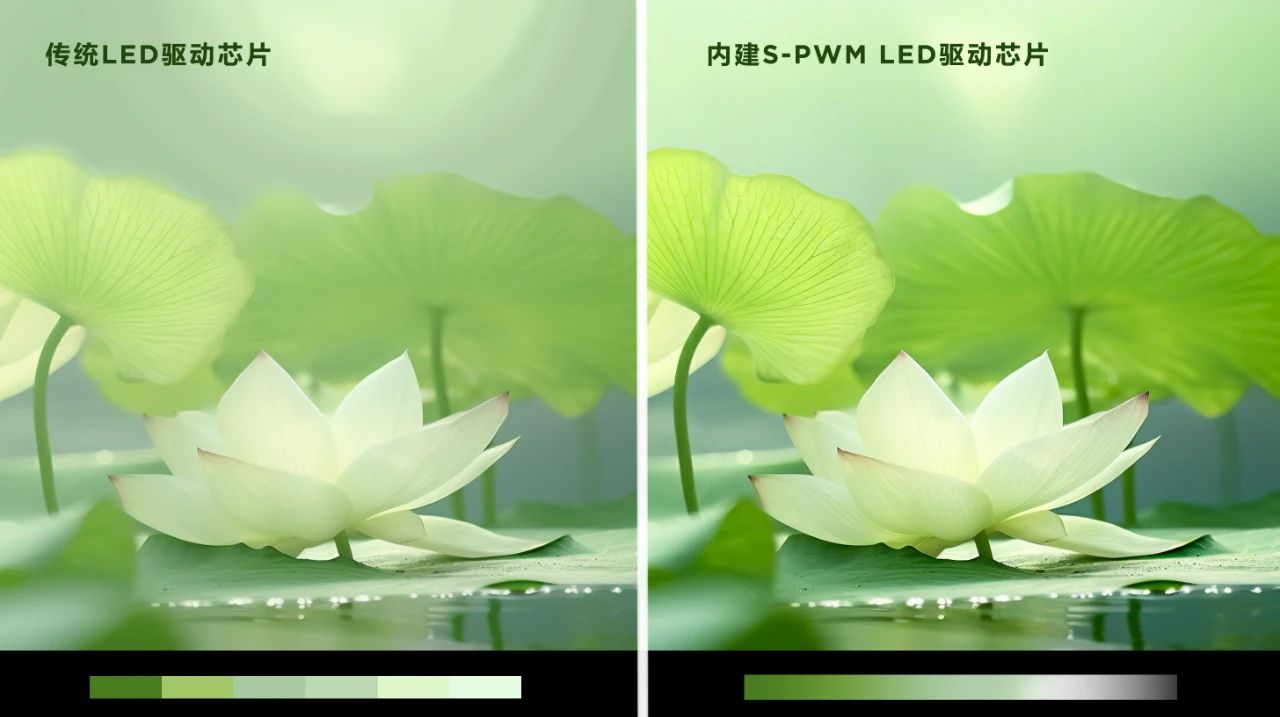

（S-PWM驅動顯示效果）

三、傳統PWM VS S-PWM技術

S-PWM技術在LED全彩屏的應用中被視為提升質量的關鍵因素之一。這項技術除了有效增加LED全彩屏的影像刷新率，克服低亮度時的閃爍問題，其內建的16位灰度還可以提供較寬的圖像處理能力，使LED全彩屏的彩色影像呈現更豐富、更逼真的效果。

BOE MLED SMD BRY系列產品采用此新一代S-PMW技術，提高影像刷新率，刷新率≥3840Hz，克服低亮度時的閃爍問題，同時灰階過渡更加自然，畫面顯示更加細膩逼真，亮度均勻性和色彩保真度也得到了極大提升，展現出優異的畫面顯示效果。

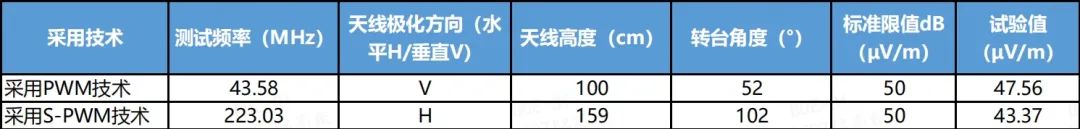

除了提升畫質顯示效果，S-PWM技術還可以顯著降低高頻電磁干擾(EMI issue)，即可以有效減少輻射量，減少對眼睛的負擔，降低眼部疲勞、干燥、刺痛等不良反應；長期暴露在高電磁輻射環境下可能對人體健康造成潛在風險。通過降低LED屏幕的輻射量，可以減少人體暴露在電磁輻射下的時間和強度，降低電磁輻射對人體的潛在影響。

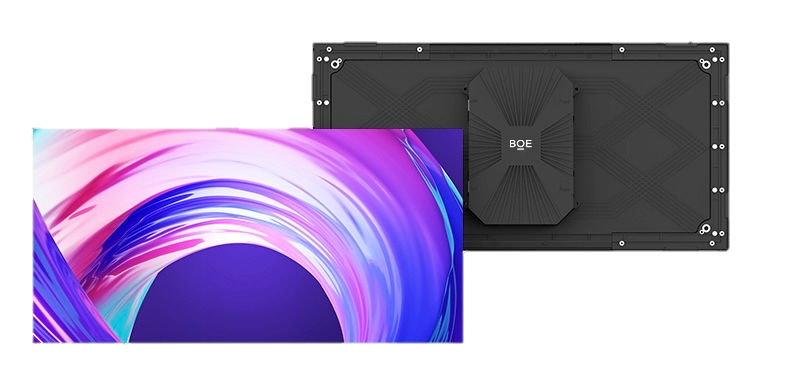

搭載上述技術優勢，BOE MLED SMD BRY產品呈現精彩細膩畫質效果，同時具備眾多優勢特點。此產品作為新一代超薄一體化整機，采取硬連接、超薄三合一集成整機出貨。

大箱系列與小箱系列兼具，類型豐富，多樣場景匹配，全方位滿足用戶需求。品牌整機預裝產品，顯著提升安裝效率。還采用支持45度切角邊框隨意切換，實現直角拼裝，壓鑄邊框設計，實現產品輕薄簡約。

S-PWM技術的出色性能將成為LED顯示行業的未來發展趨勢。未來，京東方MLED也將繼續致力于業務發展和技術創新，持續發展S-PWM等先進技術，進一步提高LED顯示的性能和品質，滿足用戶日益增長的需求。也將持續秉承創新、質量和用戶體驗至上的理念，推動LED顯示技術的進步，并為全球用戶帶來更加卓越的視覺享受。
